Программа для распила ЛДСП: бесплатные раскройщики
Разбираем по-честному, что умеет бесплатный Cutting 2 и онлайн-редакторы присадки: какие три настройки спасают карту от макулатуры, чем раскладка для ручного реза отличается от ЧПУ и в каком случае вечер на освоение софта не окупится вовсе.
Cutting 2 — карта раскроя за вечерТекстуру не вращать — фасады целыРежет цех — хватит деталировки
Программа для распила ЛДСП нужна тому, кто пилит сам: она раскладывает деталировку по листам, считает метраж кромки и показывает деловые остатки. Самый живучий бесплатный вариант — Cutting 2, карту раскроя в нём собирают за вечер. Если резать будет цех, программа не обязательна: достаточно списка деталей, раскладку технолог сделает в своём софте под свой станок.
Скажу сразу, хотя сам живу картами раскроя восемь лет: половина заказчиков, которые присылают нам самодельные карты, потратили вечер на освоение софта ради полутора квадратов экономии — а потом на этой же карте потеряли фасад, потому что текстура пошла поперёк. Ниже — что реально умеют бесплатные раскройщики, где в них ловушки и когда проще прислать деталировку. Если само слово «раскрой» пока звучит абстрактно — начните со статьи что такое раскрой ЛДСП.
Cutting 2: карта раскроя за вечер
Внутри две основные колонки — «материалы» и «детали». В первую вбиваете формат листа, чаще всего это 2750×1830 мм, во вторую — деталировку: размеры, количество, названия. Жмёте «калькулятор» — получаете карту раскроя. Какие форматы листа бывают и почему размер стоит проверить до раскладки — в статье размеры листа ЛДСП.
Пример из практики: деталировка из 22 деталей — полки 800×400, стойки 1200×350, полки 900×500, крышки 700×350 — уложилась на два листа 2750×1830. И программа сразу показала деловые остатки: куски, которые имеет смысл забрать на следующий проект, а не выбрасывать.

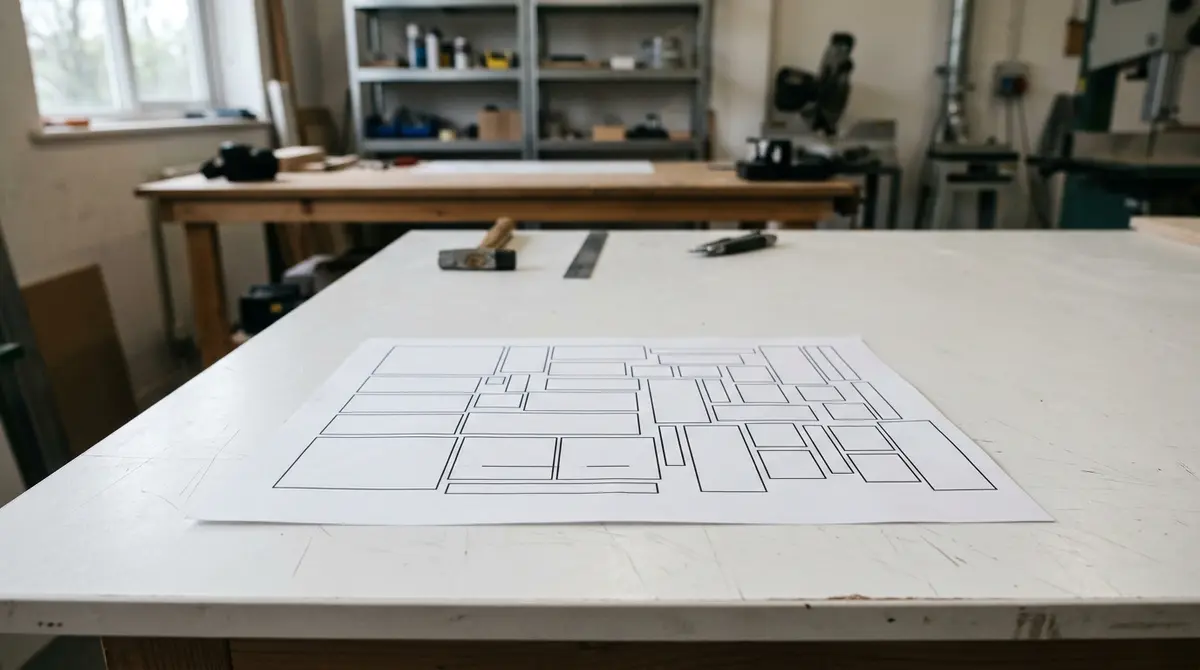

Готовая карта: детали рядами на двух листах, справа — деловые остатки, которые ещё пригодятся.
Карту Cutting 2 строит честно, но три настройки надо выставить руками — без них распечатка годится только в макулатуру:
Отступ от кромки листа — по 7 мм со всех сторон. Заводской край ЛДСП битый и не в размере, его обрезают; семи миллиметров достаточно.
Материал у деталей и листов должен совпадать по названию и размеру — иначе программа не свяжет одно с другим и «не увидит» листы.
У плиты с текстурой ставьте «не вращать». Вращение допустимо только для белых и однотонных листов: пропустите галочку — раскройщик развернёт детали ради плотности, и рисунок на фасадах пойдёт поперёк. На готовом шкафу это видно с порога.
Кромку задают галочками по сторонам детали: отметили «сверху» — клеим один торец, «сверху и снизу» — оба. Метраж кромки по всей деталировке программа считает сама. Есть известный глюк: в списке деталей маркировка кромки иногда отображается не по тому размеру. На карту это не влияет, кромка считается правильно — на визуальный баг внимания не обращайте.
Карта для ручного реза ≠ карта для ЧПУ
Это главное, чего не понимают новички, насмотревшись профессионального нестинга. Для ЧПУ детали могут лежать вперемешку под любыми углами — фреза объедет любой контур, важна только плотность и зазор между деталями: без него соседние детали «съедят» друг друга при резе. А для ручной распиловки и форматника такая карта бесполезна — циркуляркой по диагонали не поедешь.
Правило простое. Для ручного реза в настройках запрещаем поворот деталей или разрешаем только 90° — и включаем раскладку от левого верхнего угла. Детали выстраиваются рядами, и лист режется сквозными прямыми резами, от края до края. Такую карту можно отдать напарнику с циркуляркой и не стоять у него над душой.

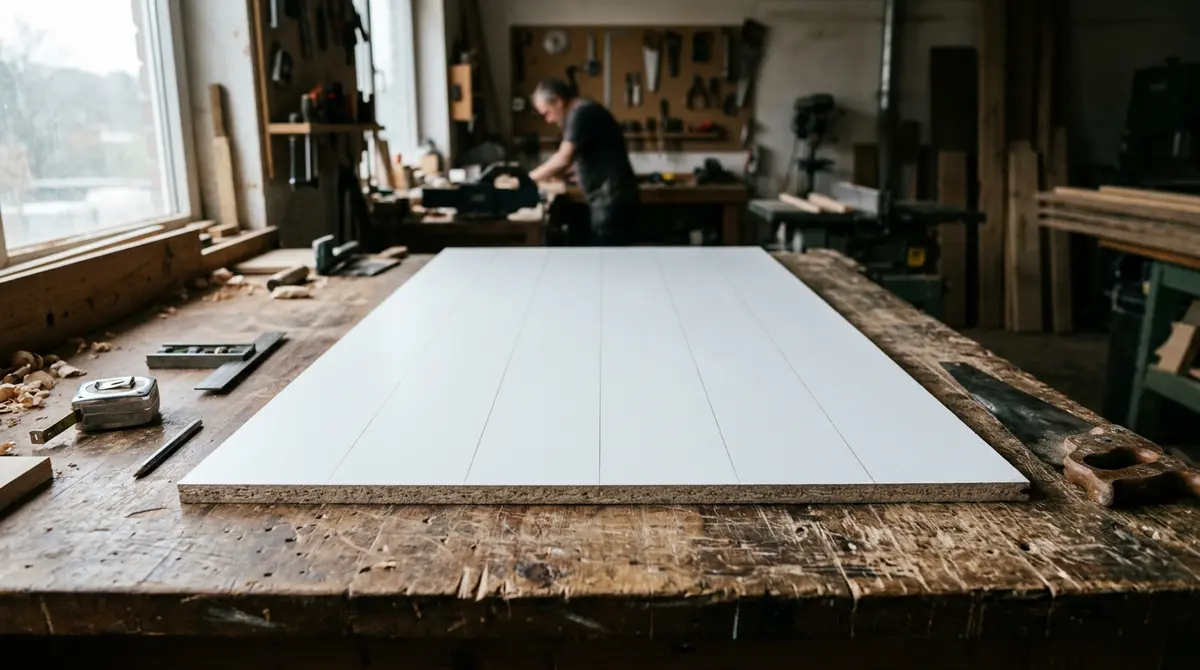

Раскладка от левого верхнего угла: каждый рез идёт насквозь — так режут и форматник, и циркулярка по шине.
Присадка онлайн: одна ловушка, которая губит всё
Онлайн-раскройщики умеют больше настольных: кроме карты дают присадку — отверстия под фурнитуру. Выбираете из готового списка: конфирмат, полкодержатели, шканты, минификс, заглушки под провода. Диаметр и глубина уже заданы, ваша задача — координаты. Что это за операция и почему её лучше доверить станку, а не дрели, — в статье что такое присадка.
И вот здесь главная ловушка: все координаты отверстий задаются с учётом толщины кромки. Посчитали от «голого» размера детали — отверстия уедут, и полка встанет криво или не встанет вовсе. Как связаны размер детали и кромка и что писать в деталировке, разобрано в статье размеры деталей с учётом кромки.

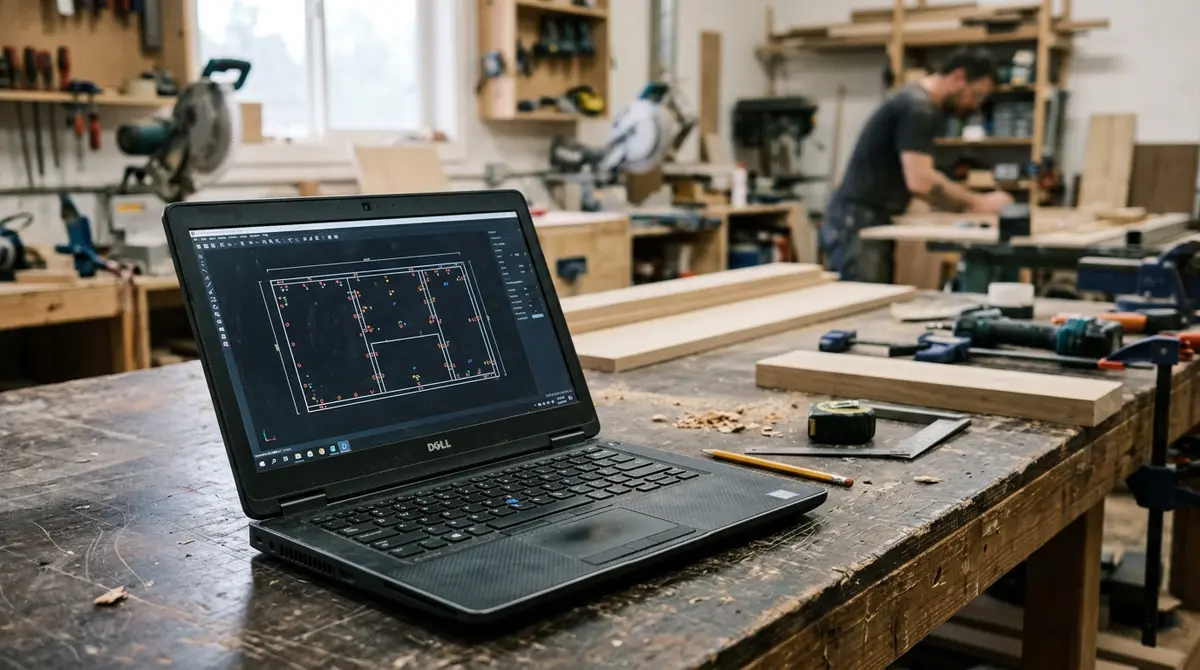

Онлайн-редактор присадки: фурнитура из готового списка, ваша забота — только координаты отверстий.
Типовая разметка под полкодержатели, чтобы не изобретать: отступ 50 мм сбоку, 100 мм сверху, дальше отверстия с шагом 50 мм. Сторону сверления удобно контролировать по цвету: отверстие с лицевой пласти подсвечивается красным, с обратной — серым, сразу видно, не перепутана ли сторона. И сохраняйте заказ почаще: редакторы онлайновые, вылетают. Как потом читать готовый чертёж отверстий — в статье карта присадки: как читать.

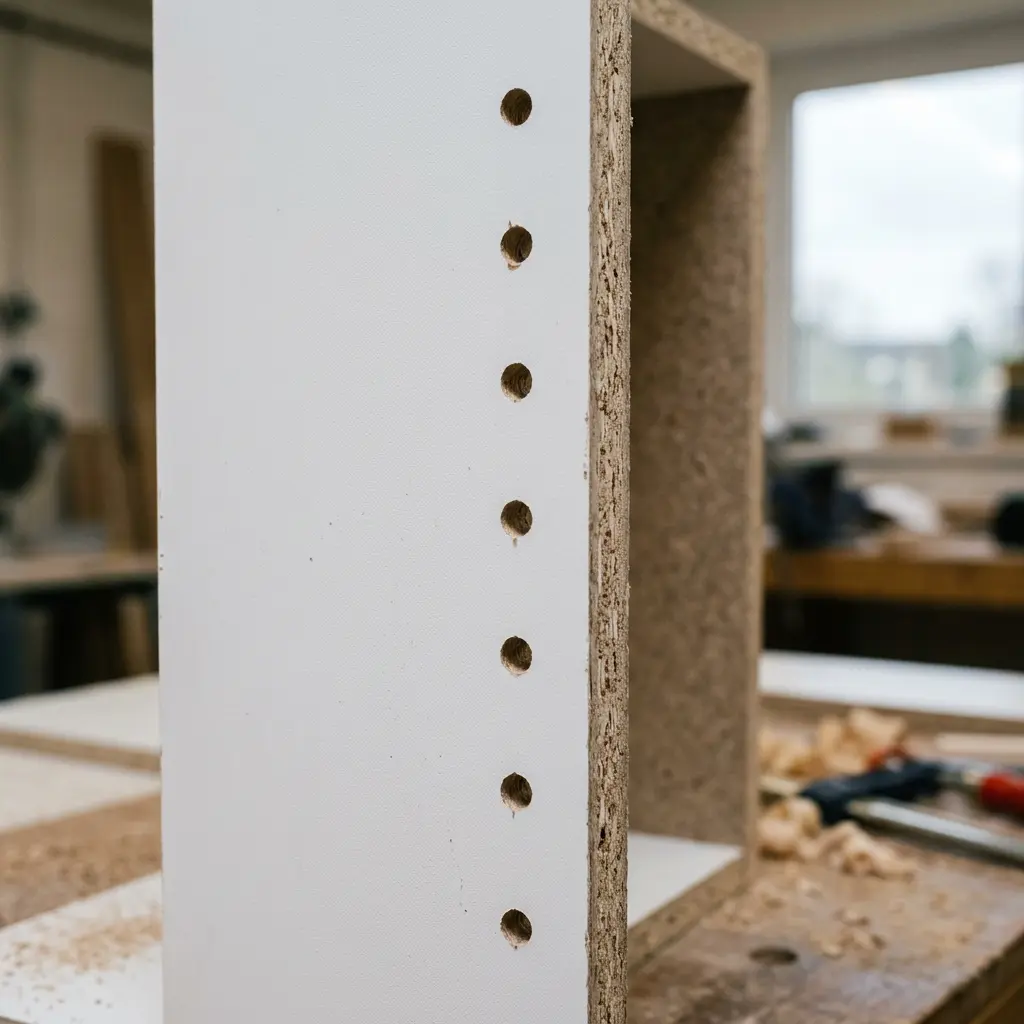

Ряд под полкодержатели: 50 мм сбоку, 100 мм сверху, дальше шаг 50 — полки переставляются по высоте.
Когда программа вообще не нужна
Честный расклад. Раскройщик оправдан, если пилите сами: циркуляркой, на своём форматнике, чем угодно. Тогда карта — ваш рабочий чертёж, и вечер на освоение Cutting 2 окупается. Профессиональные пакеты, в которых работают мебельные цеха, — инструменты тех, кто делает мебель каждый день; для разового шкафа они избыточны.
Если же резать будет цех — программа не нужна вовсе. Достаточно деталировки: список деталей, размеры, количество, где кромка, направление текстуры. Раскладку по листам цех сделает сам, в своём софте, под свой станок — и почти всегда плотнее, чем ваша первая карта. Как грамотно составить такой список, чтобы вас поняли с первого раза, — в статье как составить деталировку шкафа.
Деталировки на листке достаточно: раскладку по листам цех соберёт сам и покажет карту до реза.
Мы так и работаем: присылаете деталировку хоть в Excel, хоть от руки — карту раскроя строим и показываем до реза, вместе с остатками; составление карты стоит 91 ₽ за лист. Прикинуть объём и цену заранее можно в калькуляторе распила — для типового шкафа его хватает вместо любого софта. А как устроен сам рез и почему деталь с форматного центра выходит без сколов — на странице распил ЛДСП в размер.
Автор статьи
Проверено технологомТехнолог производства «Детали Решают»Раскрой и карты присадки
Восемь лет принимает заказы на распил и каждый день проверяет карты раскроя, которые присылают заказчики.
2026
Вопрос — ответ
Частые вопросы: программа для распила ЛДСП
Коротко отвечаем на то, что обычно спрашивают перед тем, как сесть за раскройщик или прислать деталировку.
01СофтКакая бесплатная программа для распила ЛДСП подойдёт новичку?Самый живучий бесплатный вариант — Cutting 2: две колонки, «материалы» и «детали», карта раскроя за вечер.
Для разового проекта хватает Cutting 2: вбиваете формат листа в «материалы», деталировку в «детали», жмёте «калькулятор» — получаете карту раскроя с деловыми остатками и метражом кромки. Профессиональные пакеты, в которых работают цеха, для одного шкафа избыточны. Не хочется осваивать софт — карту по вашей деталировке соберём мы: карты раскроя ЛДСП.
02НастройкиКакие настройки выставить в раскройщике, чтобы карта не ушла в брак?Отступ от кромки листа 7 мм, совпадение материала у листов и деталей и «не вращать» для плит с текстурой.
Три обязательные: отступ от кромки листа по 7 мм со всех сторон — заводской край битый, его обрезают; материал у деталей и листов должен совпадать по названию и размеру, иначе программа «не увидит» листы; у плит с текстурой — запрет вращения деталей. Пропустите последнюю галочку — раскройщик развернёт детали ради плотности, и рисунок на фасадах пойдёт поперёк.
03Ручной резЧем карта для ручного реза отличается от карты для ЧПУ?Для ЧПУ детали лежат под любыми углами — фреза объедет контур; для ручного реза нужны сквозные прямые резы.
Для ЧПУ важна только плотность и зазор между деталями — фреза объедет любой контур, поэтому детали лежат вперемешку под любыми углами. Циркуляркой и форматником по диагонали не поедешь: для ручного реза запрещают поворот деталей или разрешают только 90° и включают раскладку от левого верхнего угла — тогда лист режется сквозными резами от края до края.
04ПрисадкаКак задавать координаты присадки в онлайн-редакторе?Все координаты отверстий — с учётом толщины кромки, иначе полка встанет криво или не встанет вовсе.
Главное правило: координаты отверстий задаются с учётом толщины кромки, а не от «голого» размера детали — иначе отверстия уедут. Типовая разметка под полкодержатели: 50 мм сбоку, 100 мм сверху, дальше шаг 50 мм. Сторону сверления контролируйте по цвету: лицевая пласть — красный, обратная — серый. Как читать готовый чертёж — в статье карта присадки.
05ЦехНужна ли программа, если распил заказываю в цехе?Нет: достаточно деталировки — список деталей, размеры, количество, кромка, текстура. Раскладку цех сделает сам.
Не нужна. Цеху достаточно деталировки: список деталей, размеры, количество, где кромка, направление текстуры. Раскладку по листам технолог соберёт в своём софте под свой станок — почти всегда плотнее вашей первой карты — и покажет до реза. Составление карты раскроя у нас стоит 91 ₽ за лист, а прикинуть смету заранее поможет калькулятор распила.
